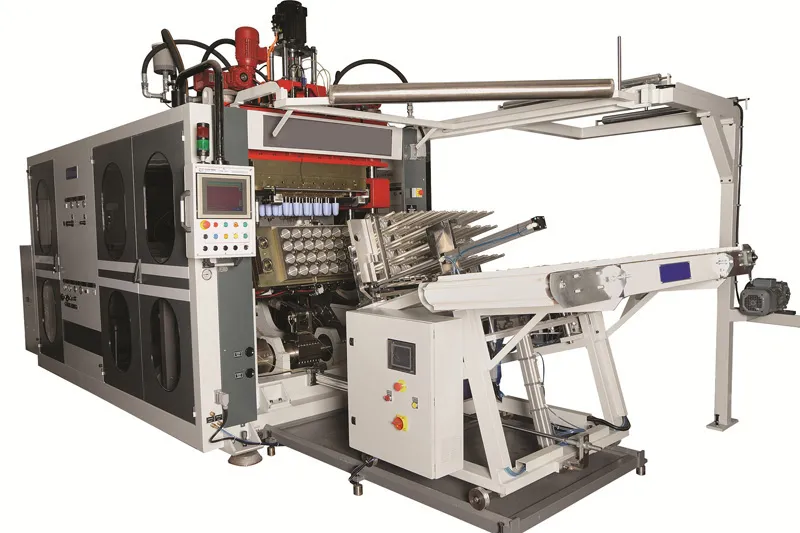

Термоформовочный станок для производства одноразовой посуды
Термоформовочный станок для производства одноразовой посуды
Исходными материалами для работы на термоформовочном станке являются рулонные материалы PP, PS, PET.
- Производительность27-28 циклов
- Потребление сжатого воздуха6-8 бар, 266л/мин
- Температура воды охлаждения формы10 -12 C°
- Установленные мощности120 кВт
- Рабочее потребление60 кВт
- Площадь формования700*400 мм
- Глубина формования, макс.150 мм
- Ширина листа, макс.730 мм
- Главный сервопривод11.5 кВт
- Зоны нагрева верхн. плиты формы15 (термодатчик)
- Зоны нагрева нижней плиты формы3 (термодатчик)
- Мощность нагревателей106 кватт (202 ед.)
- Вес установочного рулона, макс.500 кг
- Диаметр установочного рулона1220 мм
- СервоприводaOmron
- РедукторSEW Eurodrive
- МаслонасосBekamax
- Нагреватели керамическиеELSTEIN, серия H
- Насос вакуумныйBecker
- ПневмоцилиндрыSMC
-Направляющие цепей выполнены по собственному оригинальному дизайну, 5 лет гарантии;
-Цепиизготовлены из стали, с водяным охлаждением снизу и сверху;
-Материал кулачкового механизма сталь 1.2379 DIN обработка шлифованием и вакуумной закалкой, показатель твёрдости поверхности 60 HRC, гарантия 10 лет;
-Автоматическое устройство натяжения листа (лазерный датчик);
-Движение плит формы с помощью самосмазывающихся пневмоцилиндров с регулируемой скоростью;
-Автоматическая централизованная система смазки;
-Формование вакуумированием;
-Регулировка ножей верхней плиты формы на панели оператора;
-Автоматическое устройство(нажатием кнопки) и визуальный контроль на экране регулировки высоты верхней плиты формы;
-Водяное охлаждение плит формы, замкнутый цикл;
-Устройство амортизирующее вибрации нижней плиты формы;
-Абсолютно точная формовка с одновременной вырубкой изделий по краю контура;
—Система контроля и управления PLC;
-Система контроля температуры;
-Датчики давления воздуха, регуляторы, манометры пневмосистемы;
-Экран сенсорный панели оператора(TFT ColorTouchScreen);
-Отдельно вынесенный электрический шкаф с кондиционированием;
-USB провод для связи по Интернет.

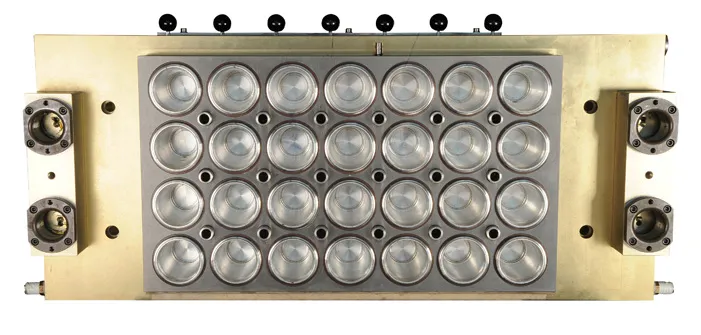

- Материал формыалюминий марки 180 BRN (Brinel), серии 7075
- ПружиныBordinyo (Италия)
- Время демонтирования формы60 минут
- Занимаемая площадь всей линии11.815 х 5.025 мм
- Высота линии2.938 мм
- Ширина*длина4.640*8.390 мм
- Общий вес оборудования≈12 тонн
1. Устройство приёмное готовых изделий (автоматический укладчик, штабелер)
- Высота изделий для упаковкимин-макс.50-170 мм
- Высота штабелирования, макс.400 мм
- Система контроля и управленияPLC (LS)
- Автоматический сброс изделийна конвейер
- Регулировка скорости движения конвейера
- Передвижная конструкция
2. Упаковщик
- Производительность125.000 шт/час
- Количество в упаковке25-100 шт
- Диаметр изделия для упаковки50-100 мм
- Счётчик изделий с сервоприводом
- Фотодатчик, возможность упаковки в цветной пакет
- Механизм сбора отходов для дальнейшей переработки
3. Холодильник
- Производительность, мин.25.000-30.000 ккал.
- Температура воды в замкнутом контурена выходе-10-12˚С, на входе-18˚С.
