Печатные флексографические станки
Содержание

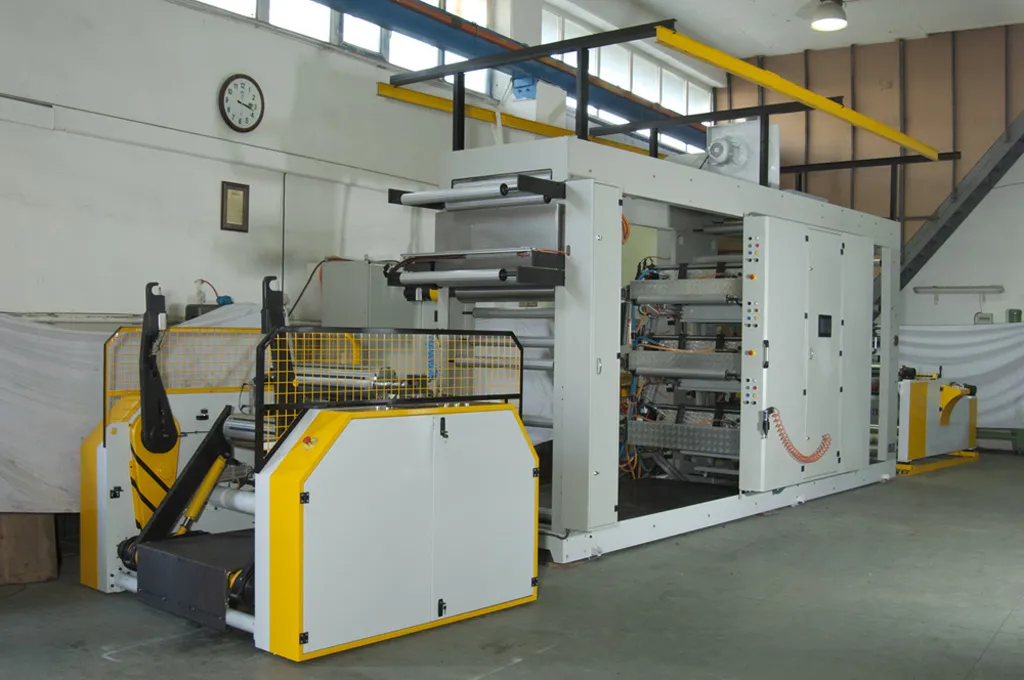

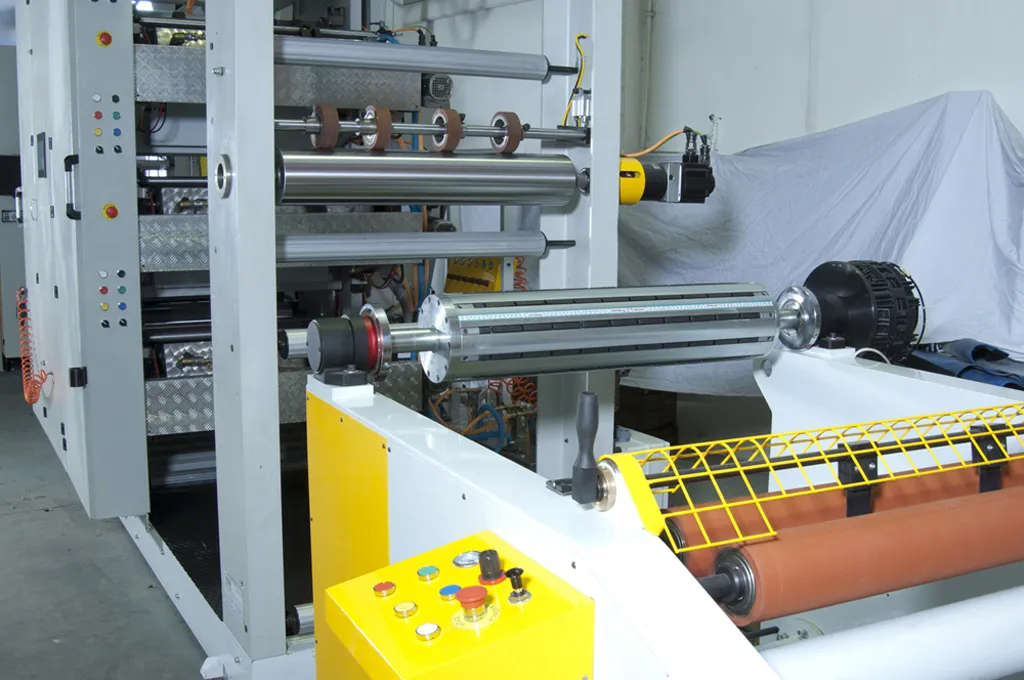

Печатные флексографические станки
- ПостроениеЯрусное
- Запечатываемый материалPE, PP, OPP, BOPP
- Возможности печати4+0, 2+2, 3+1
- Толщина печатной формы1,7+0,38 мм
- Скорость печати80 - 120 м/мин
- Ширина запечатываемого материалаДо 1100 мм
- Ширина печатиДо 1000 мм
- Длина печати300 - 900 мм
- Диаметр рулонаДо 850 мм
- Пневмосистема4-6 бар
- Суммарная мощность32 кВт
- Ширина5.6 м
- Длина2.2 м
- Высота2.4 м
- ВесОколо 7 т (в стандартной комплектации, без веса валов)
- Печатные цилиндры4 комплекта, 380 мм
- Хромированные анилоксовые цилиндры4 комплекта (1-3), линиатура 120 лин/см2, 100 лин/см2(1)
- Дукторные валы4 комплекта, твердость по Шору — 80
- Закрытые красочные ванны4 комплекта
- Краны слива краски4 комплекта
- Прижимные ролики системы протяжки4 шт
- Пневмошпули вала намотки/размотки2 комплекта
- Русифицированный экран1 комплект
- Сервосистема вращения приводных валов на секциях4 комплекта, серводвигатель «Inovance» 1,5 КВт, 2000 RPM
- Станция размотки/намоткиСерводвигатель «Inovance» 1,5 КВт, 2000 RPM
- Центральный серводвигатель1 комплект, серводвигатель «Inovance» 1,5 КВт, 2000 RPM
- Частотные преобразователи«Inovance»
- Мотор-редуктор
- Автоматическая система контроля натяжения материала1 комплект, русифицированный сенсорный экран
- Автоматическая система контроля кромки края на размотке2 комплекта
- Высокоскоростная сушка1 комплект, вентилятор центробежного типа, 2,2 КВт
- Высокоскоростная сушка - нагреватели3 зоны, 1200 Вт, 12 шт
- Высокоэфективная система вытяжки образуемого газа и горячего воздуха1 комплект, 1,1 КВт
- Устройство крепления скотча1 комплект
- Шкаф управления:
- - Finder-реле
- - LS-контакторы, предохранители
- - Schneider-сигнальные лампы, кнопки включения-выключения
- - Mean Will-трансформатор, защита приводов
- - Delta-термоконтроллеры, частотные преобразователи, управление сервоприводами
- - Kraus Naimer-гл. выключатель (рубильник)
- - Hit Point-аварийный звуковой сигнал
- - Salzer-вентиляторы охлаждения шкафа
- - Klemsan-клемники
- - Enda-термопара, термодатчик
- Пневматическая система:
- - Блок подготовки воздуха влагомаслянным фильтром1 комплект
- - Пневмопистолеты2 комплекта
- - Пневмоцилиндры6 комплектов
- - Редукторы давления4 комплекта
- - Датчики давления3 комплекта
- Подвижный пульт управленияДоп.опция
- Дополнительные печатные валыДоп.опция

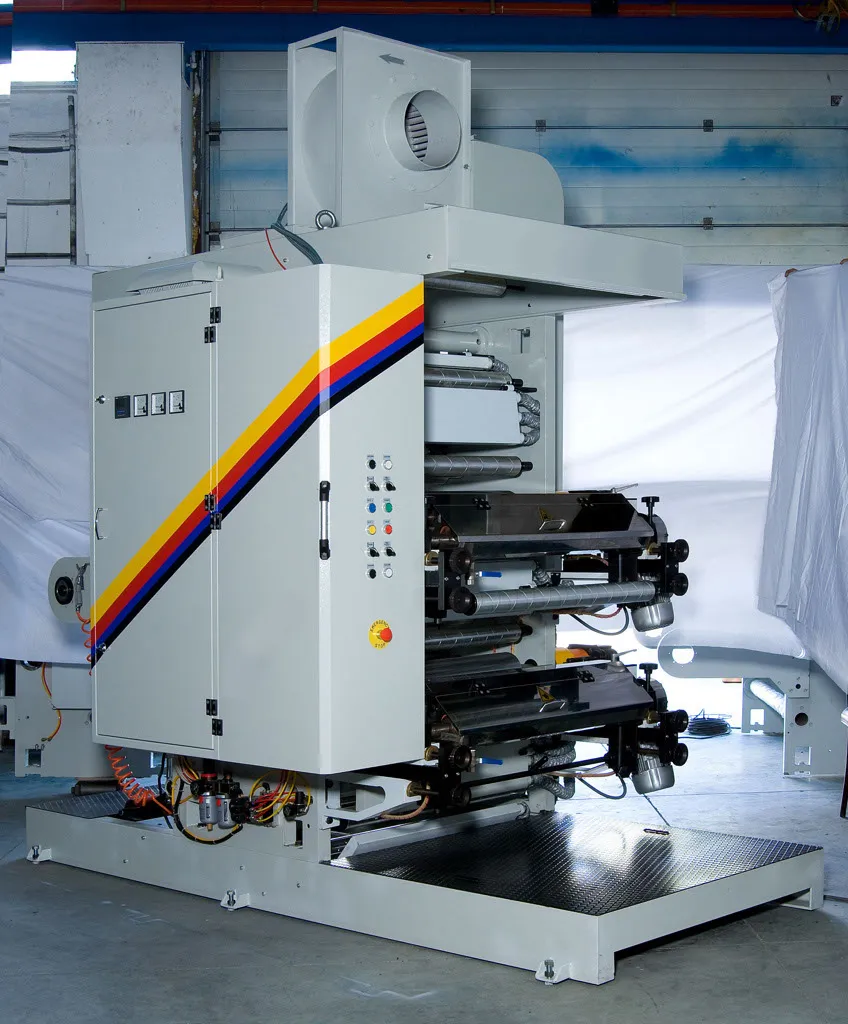

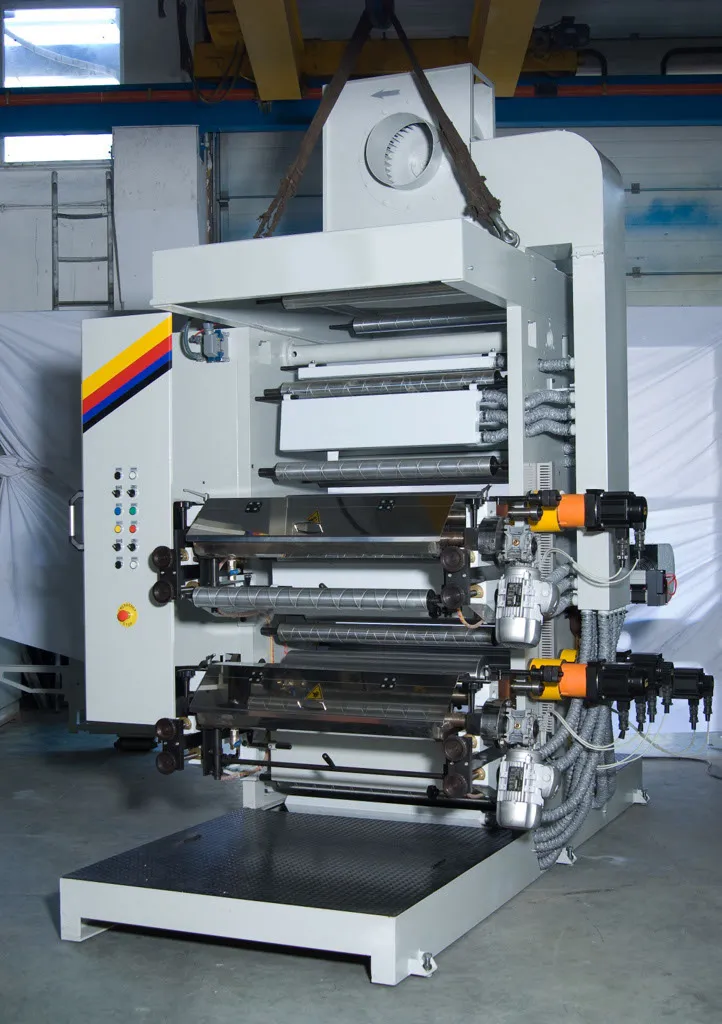

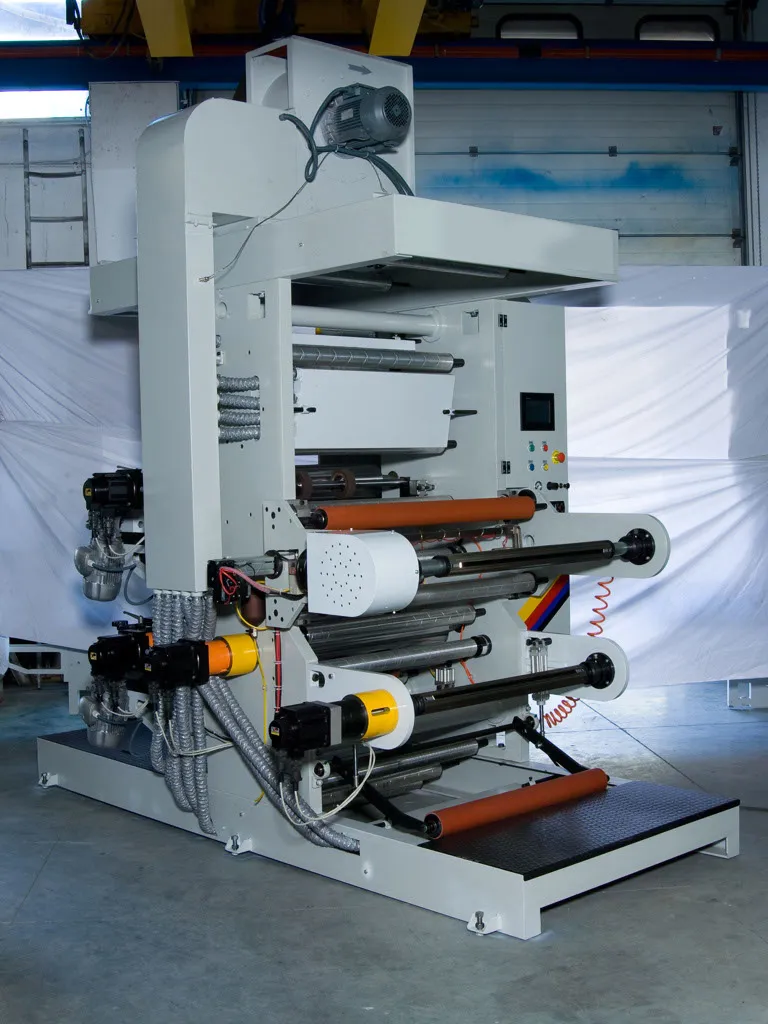

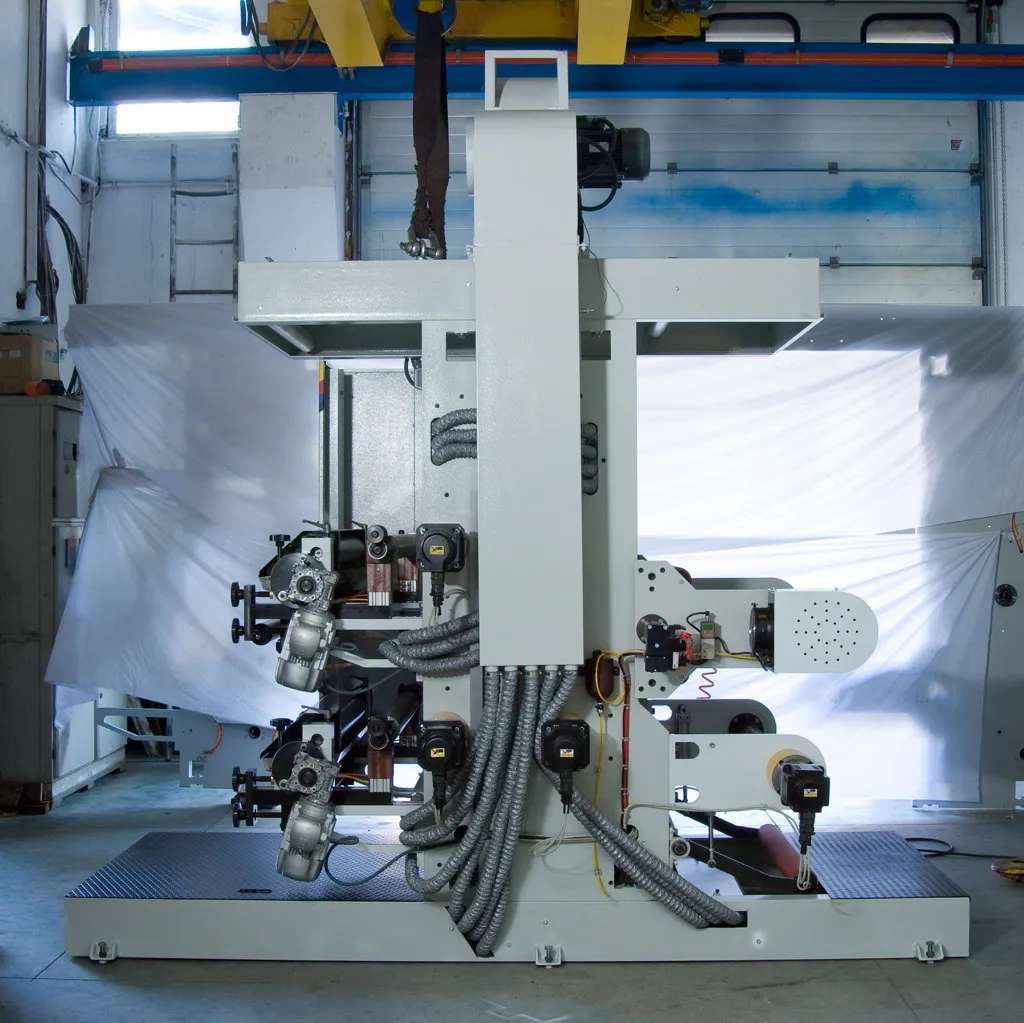

- Схема печати2+0; 1+0
- Ширина печати, макс.800 мм
- Длина печати, мин-макс.300-750 мм
- Диаметр рулона, макс.800 мм
- Скорость печати140 м/мин, макс.
- Сервопривод1.5 кВт * 4 ед (намотка-размотка, печатные секции)
- Суммарная мощность25 кВт
- Пневмосистема4-6 бар
- Толщина клишеформы (с подложкой)2.84 мм (стандарт)
-Сервосистема вращения приводных валов «Delta»;
-Частотный преобразователь скоростей «Delta»;
-Станция намотки-размотки(1);
-Сушка, вентилятор центробежного типа 2.2 Kw;
-Нагреватели, 3 зоны, 15 kw;
-Мотор-редуктор вращения анилоксовых валов печатной секции 2х0.55 kw;
-Ширина несущего стального профиля 55 мм ;
-Модуль зуба шестерен 1.5;
-Система контроля за температурой сушки установкой термодатчика на пульте;
-Система контроля натяжения.
- Ширина2.3 м
- Длина3.2 м
- Высота3.2 м
- Вес2.5 т
-2 комплекта формных (печатных) цилиндров для печати 300 мм;
-2 комплекта хромированных анилоксовых цилиндров 80 или 100 лин. на 1см2 по желанию;
-2 комплекта дукторных цилиндров предназначены для работы в этилоспиртовой среде, 80 шор;
-2 комплекта печатных деккельных цилиндров;
-2 комплекта закрытых красочных ящиков;
-пневмошпули(2);
-русифицированный экран;
-тельфер (дополнительная опция);
-контроль кромки края (дополнительная опция).
